一、项目简介

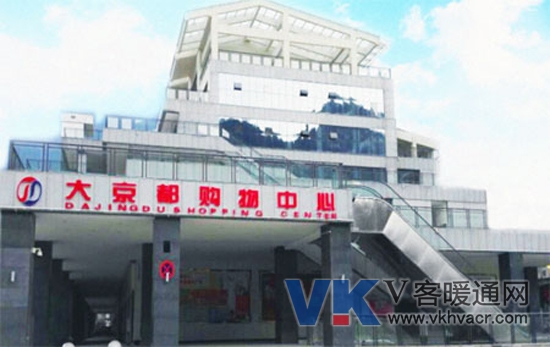

    巫溪新城大京都购物中心经营面积1.5万平米，采取动感情景式时尚装修风格，环境舒适温馨，硬件配置高端齐全。其中，在中央空调配套设施方面，志高风冷热泵模块机组凭借高效节能、绿色环保的优异特点赢得甲方认可，荣获该项目全工程冷暖式中央空调出货额近200万的安装应用。
二、设计依据
    1．建设单位提供的条件图及业主的要求
    2．《采暧通风与空气调节设计规范》（GB50019-2003）
    3．《通风与空调工程施工及验收规范》（GB50243-2002）
    4．《高层民用建筑设计防火规范》GB50045-95（2005年版）
    5．《公共建筑节能设计标准》GB50189-2005
    6．《实用供热空调设计手册》（第二版）
    7．其他现行相关设计技术规范标准
三、设计参数
    1、巫溪室外气象参数

    2、室内设计参数

四、工程应用说明
1、冷热源确定
    本工程建筑用途为购物中心；考虑到空调系统的灵活控制、运行节能的要求，而且前期投入成本相对较低，后期维护成本低，使用可靠。故本工程采用风冷热泵模块机组，夏季制冷，冬季制热。将整栋大楼的空调分成2个志高风冷热泵模块机组系统，每个系统单独控制，低负荷运行更加节能。
2、负荷确定
    负荷采用逐时负荷计算法，根据房间的朝向、围护结构、人员、设备、新风渗透等参数计算在各个房间的逐时负荷，以当日逐时加权最大值为设计值。既做到满足房间空调制冷、制热输出要求，又不会超额配置，导致能量的浪费。
    经计算，该项目空调主机制冷量输出1430kw，制热量输出1518kw。

3、系统主机

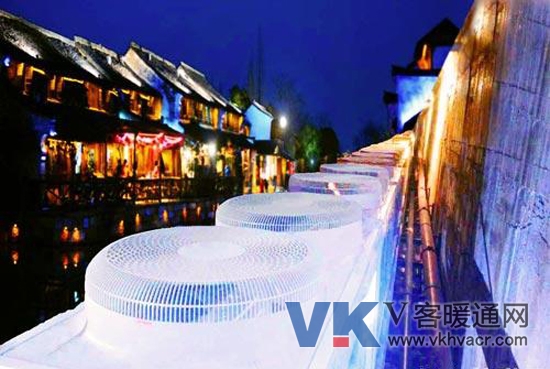

    购物中心总共采用了22台65KW的风量模块主机，为了便于安装和管理，主机整体分2个系统，大部分主机放在地下室内（主机采用隔热处理及喷淋系统），另一部分主机放在外墙边狭窄的区域。
4、末端
    内机主要采用暗藏风机盘管，隐蔽式安装，避免了风柜过大的噪音产生，低噪音运行使用户更舒适；供回水管路采用同程式布置，最大程度确保了水力平衡；送风口采用双层百叶形式，便于根据不同时期的需求自由调节；每个室内机均安装回风，节约了冷量消耗，更大程度提升了使用效果。
5、系统特点
    组网控制：在现场通过简单的通信线连接，实现就地组网；每一模块都采用上电自识别模式，即任一模块加电后自动接入网络并由显示操作面板识别其地址。
采用本控制系统可实现如下功能：
    远程监控，定时开关机，手动、自动切换工作状态，与末端联动，故障自动判断、处理、短信拨号报警，手动测试功能，自动除霜，手动除霜，电加热控制，下班防冻，能量控制，运行管理、负荷匹配，中文信息显示、即插即用式网络结构等功能。
控制器的工作过程与功能均达到符合Q/SKCG01-2000的规定和有关微电脑控制器的技术标准和要求。
    所有的输入/输出信号和通讯数据传输都具有足够的抗干扰能力,保证机组工作稳定、可靠，输出没有误动作，没有抖动，而且温度值不会出现大于1.0℃的跳变。
    控制器具有预防用户误操作的功能。
    安全性、电磁兼容性均符合国家相关电子电器产品安全标准和电磁兼容性标准。
参数设定具有密码保护功能。所有需设定的参数都具有相应的默认值，该默认值在第一次使用或需恢复默认值时使用。
五、总结
    本项目中的巫溪县境地处中纬度，地处亚热带暖湿季风气候区，四季分明，气候温和，日照充足，温湿适度，立体气候颇具特色。对空调主机制冷和制热性能均有较高要求，志高风冷热泵模块机组制冷工况环境温度范围：21℃(DB)～50℃(DB)；制热工况环境温度范围－10℃(WB)～21℃(WB)，在该地区夏季和冬季恶劣工况下，依然能保证良好的制冷、制热能力输出。
    风冷模块机组可根据建筑物所需冷热量任意组合、分期投资；无需专用机房，可直接安装于屋顶或室外空间，不占用任何室内有效面积，节约了建筑投资；同时省却了冷却水塔、冷却水循环泵及冷却水管系统，不受水源条件限制，节约水资源。因此，风冷热泵模块机组在大型商场同样有着广阔的发展前景。
